Uzmanību!

Šis maiņas algoritms ir piemērots:
VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 1.4 TSI EcoFuel … Skatīt vairāk

Darbību secība var nedaudz atšķirties atkarībā no automašīnas uzbūves.

Šajā video redzama līdzīgas autodaļas nomaiņas procedūra citā transportlīdzeklī

Alternatīvās preces

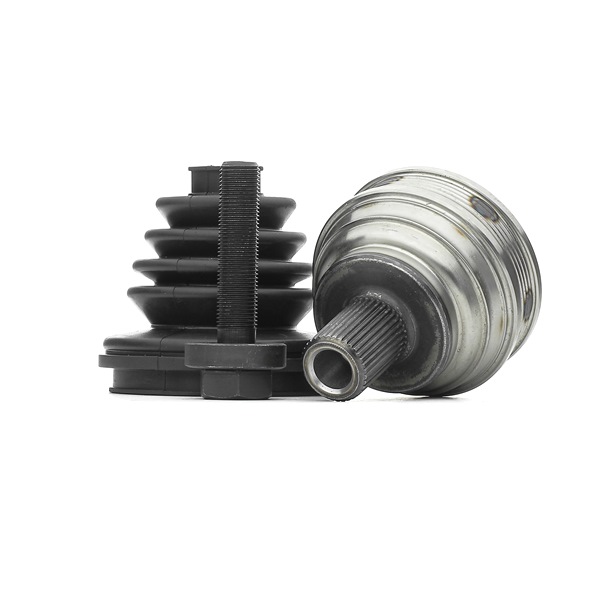

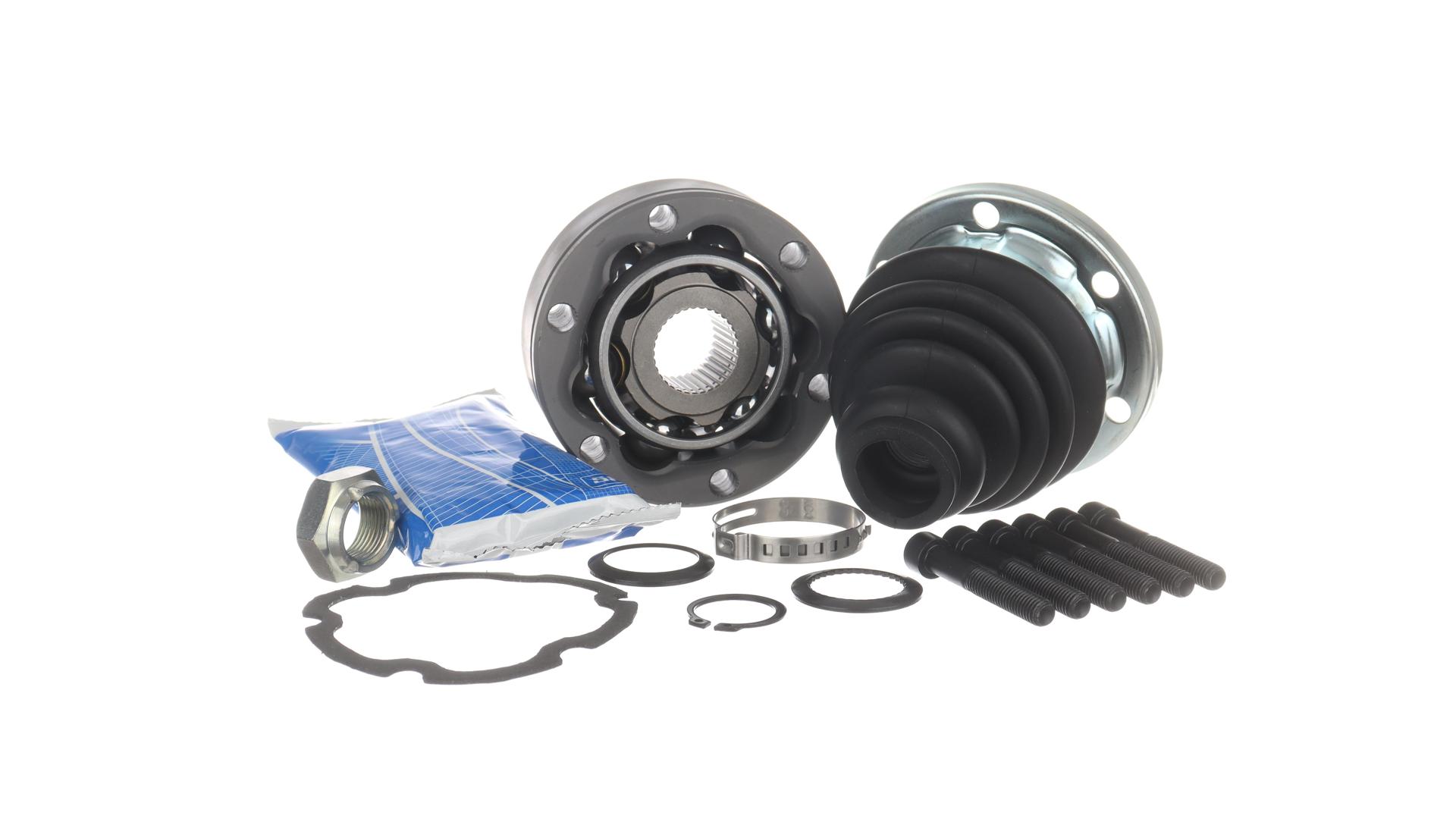

Šarnīru komplekts, Piedziņas vārpsta

Maiņa: pusass šarnīra – VW PASSAT Variant (3C5). Nepieciešamie instrumenti:

                      Stiepļu suka

                      WD-40 aerosols

                      Universāls tīrīšanas aerosols

                      Bremžu sistēmu tīrītājs

                      Vara smērviela

                      Dinamometriskā atslēga

                      Muciņas uzgalis nr. 16

                      Muciņas uzgalis nr. 19

                      Muciņas uzgalis nr. 27

                      Pneimo muciņa Nr 17

                      Sprūdatslēga

                      Vītņurbja atslēga

                      Komplekts gultņu iepresēšanai un izpresēšanai

                      Plakanais skrūvgriezis

                      Knaibles skavām

                      Āmurs

                      Pusass šarnīru noņēmējs

                      Lauznis

                      Hidrauliskais pacēlājs

                      Riteņa fiksētājs

Pirkt instrumentus

Maiņa: pusass šarnīra – VW PASSAT Variant (3C5). AUTODOC padomi:

Labās un kreisās puses sinhrono kardānsavienojumu nomaiņas procedūra ir identiska.
Nomainiet sinhronos kardānsavienojumus pa pāriem.
Lūdzu, ņemiet vērā: visi darbi ar VW PASSAT Variant (3C5) automašīnu jāveic ar izslēgtu motoru.

Veiciet nomaiņu šādā secībā:

Solis 1

Nobloķējiet riteņus ar fiksētājiem.

Solis 2

Atskrūvējiet piedziņas vārpstas stiprinājumu. Izmantojiet muciņatslēgu Nr 27. Izmantojiet vītņurbja atslēgu.
Solis 3

Atskrūvējiet vaļīgāk riteņa stiprinājuma skrūves. Izmantojiet pneimo muciņu Nr.17
Solis 4

Paceliet priekšējo auto pusi un atbalstiet to.

Solis 5

Atskrūvējiet riteņu skrūves.

AUTODOC iesaka:
Svarīgi! Turiet VW PASSAT Variant (3C5) riteni, skrūvējot vaļā stiprinājuma skrūves.
Solis 6

Noņemiet riteni.
Solis 7

Notīriet stabilizatora atsaites stiprinājumus. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 8

Atskrūvējiet stiprinājumu, kas savieno stabilizatora atsaiti pie amortizatora statnes. Izmantojiet muciņatslēgu Nr 19. Izmanojiet atslēgu ar tarkšķi.
Solis 9

Noņemiet stabilizatora stieni.
Solis 10

Izņemiet stiprinājuma skrūvi.

Solis 11

Notīriet lodbalsta stiprinājumus pie piekares sviras. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 12

Atskrūvējiet stiprinājumu, kas savieno lodbalsta savienojumu ar balstiekārtas sviru. Izmantojiet muciņatslēgu Nr 16. Izmanojiet atslēgu ar tarkšķi.
Solis 13

Atvienojiet lodšarnīru no sviras.
Solis 14

Atskrūvējiet piedziņas vārpstu no grozāmass.

Maiņa: pusass šarnīra – VW PASSAT Variant (3C5). Profesionāļi iesaka:
Pārliecinieties, ka piedziņas vārpsta neatrodas atlaistā stāvoklī (kad automašīna ir pacelta).
Solis 15

Paceliet grozāmasi. Izmantojiet hidraulisko transmisiju domkratu.
Solis 16

Notīriet sinhronā kardānsavienojuma putekļu sarga skavas. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 17

Atvienojiet sinhronā kardānsavienojuma putekļu sarga skavas. Izmantojiet montāžas sviru.
Solis 18

Atvienojiet sinhronā kardānsavienojuma putekļu sargu.
Solis 19

Uzstādiet sinhronā kardānsavienojuma noņēmēju.
Solis 20

Uzstādiet un pievelciet piedziņas vārpstas skrūvi. Izmantojiet muciņatslēgu Nr 27. Izmanojiet atslēgu ar tarkšķi.
Solis 21

Noņemiet sinhrono kardānsavienojumu. Izmantojiet pusass šarnīru noņēmēju.

Solis 22

Atskrūvējiet stiprinājumu, kas savieno piedziņas vārpstu ar riteņa rumbu.
Solis 23

Izņemiet stiprinājuma skrūvi.
Solis 24

Noņemiet sinhrono kardānsavienojumu kopā ar putekļu sargu.
Solis 25

Notīriet sinhronā kardānsavienojuma montāžas sēžu. Izmantojiet universālu aerosolu.
Solis 26

Noņemiet sinhronā kardānsavienojuma sprostgredzenu. Izmantojiet plakano skrūvgriezi.
Solis 27

Notīriet piedziņas vārpstas sinhronā kardānsavienojuma piedziņas rievas. Izmantojiet metāla birsti. Izmantojiet universālu aerosolu.
Solis 28

Uzstādiet sinhronā kardānsavienojuma putekļu sargu uz piedziņas vārpstas.
Solis 29

Uzstādiet sinhronā kardānsavienojuma sprostgredzenu.
Solis 30

Apstrādājiet sinhrono kardānsavienojumu ar komplektā esošo smērvielu.
Solis 31

Pabīdiet jaunā sinhronā kardānsavienojuma iekšējo skreju dažādos virzienos, lai to iestrādātu.
Solis 32

Uzstādiet jauno sinhrono kardānsavienojumu. Izmantojiet komplektu gultņu iepresēšanai un izpresēšanai. Izmantojiet āmuru.
Solis 33

Uzstādiet sinhronā kardānsavienojuma putekļu sargu.
Solis 34

Uzstādiet sinhronā kardānsavienojuma putekļu sarga skavas. Izmantojiet plakano skrūvgriezi. Izmantojiet knaibles Clic-R skavām. Izmantojiet āmuru.
Solis 35

Apstrādājiet piedziņas vārpstas sinhronā kardānsavienojuma rievas. Izmantojiet vara smērvielu.
Solis 36

Notīriet lodbalsta montāžas sēžu. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 37

Izņemiet zem grozāmass esošo balstu.

AUTODOC iesaka:
Maiņa: pusass šarnīra – VW PASSAT Variant (3C5). Laidiet transmisijas domkratu zemē gludi un bez raušanas, lai nesabojātu komponentus un mehānismus.
Solis 38

Uzstādiet piedziņas vārpstu.
Solis 39

Piestipriniet lodbalstu pie sviras.
Solis 40

Pieskrūvējiet stiprinājumu, kas savieno lodbalstu ar balstiekārtas sviru. Izmantojiet muciņatslēgu Nr 16. Izmanojiet atslēgu ar tarkšķi.
Solis 41

Uzstādiet un pievelciet piedziņas vārpstas skrūvi. Izmantojiet muciņatslēgu Nr 27. Izmanojiet atslēgu ar tarkšķi.
Solis 42

Pievelciet stiprinājumus, kas savieno lodbalstu ar balstiekārtas sviru. Izmantojiet muciņatslēgu Nr 16. Izmantojiet dinamometrisko atslēgu. Griezes moments 60 Nm.
Solis 43

Notīriet stabilizatora stiepņa montāžas sēžas. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 44

Uzstādiet šķērsstabilizatora stiepni.

Solis 45

Pievelciet stiprinājumu, kas savieno stabilizatora atsaiti pie amortizatora statnes. Izmantojiet muciņatslēgu Nr 19. Izmantojiet dinamometrisko atslēgu. Griezes moments 60 Nm.
Solis 46

Apstrādājiet amortizatora statnes stiprinājumus. Apstrādājiet lodbalsta stiprinājumus. Apstrādājiet visus stabilizatora atsaites savienojumus. Izmantojiet vara smērvielu.
Solis 47

Notīriet riteņa diska montāžas vietu. Izmantojiet metāla birsti.
Solis 48

Apstrādājiet virsmu, kur bremžu disks saskaras ar riteņa disku. Izmantojiet vara smērvielu.
Solis 49

Notīriet bremžu diska virsmu. Izmantojiet bremžu sistēmas tīrītāju.

AUTODOC iesaka:
Maiņa: pusass šarnīra – VW PASSAT Variant (3C5). Pēc aerosola uzklāšanas pagaidiet dažas minūtes.
Solis 50

Uzlieciet riepu.

AUTODOC iesaka:
Brīdinājums! Lai izvairītos no ievainojumiem, turiet VW PASSAT Variant (3C5) riteni, skrūvējot atpakaļ riteņa skrūves.
Solis 51

Aizskruvējiet riteņa stiprinājumu skrūves. Izmantojiet pneimo muciņu Nr.17
Solis 52

Nolaidiet automašīnu.
Solis 53

Pievelciet skrūvi, kas savieno piedziņas vārpstu ar riteņa rumbu. Izmantojiet muciņatslēgu Nr 27. Izmantojiet dinamometrisko atslēgu. Griezes moments 200 Nm. +180°

AUTODOC iesaka:
Svarīgi! Noteikti izmantojiet jaunus stiprinājumus.
Solis 54

Pievelciet riteņu stiprinājuma skrūves krusteniskā secībā. Izmantojiet pneimo muciņu Nr.17 Izmantojiet dinamometrisko atslēgu. Griezes moments 120 Nm.
Solis 55

Noņemiet fiksētājus un domkratus.
