Uzmanību!

Šis maiņas algoritms ir piemērots:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Skatīt vairāk

Darbību secība var nedaudz atšķirties atkarībā no automašīnas uzbūves.

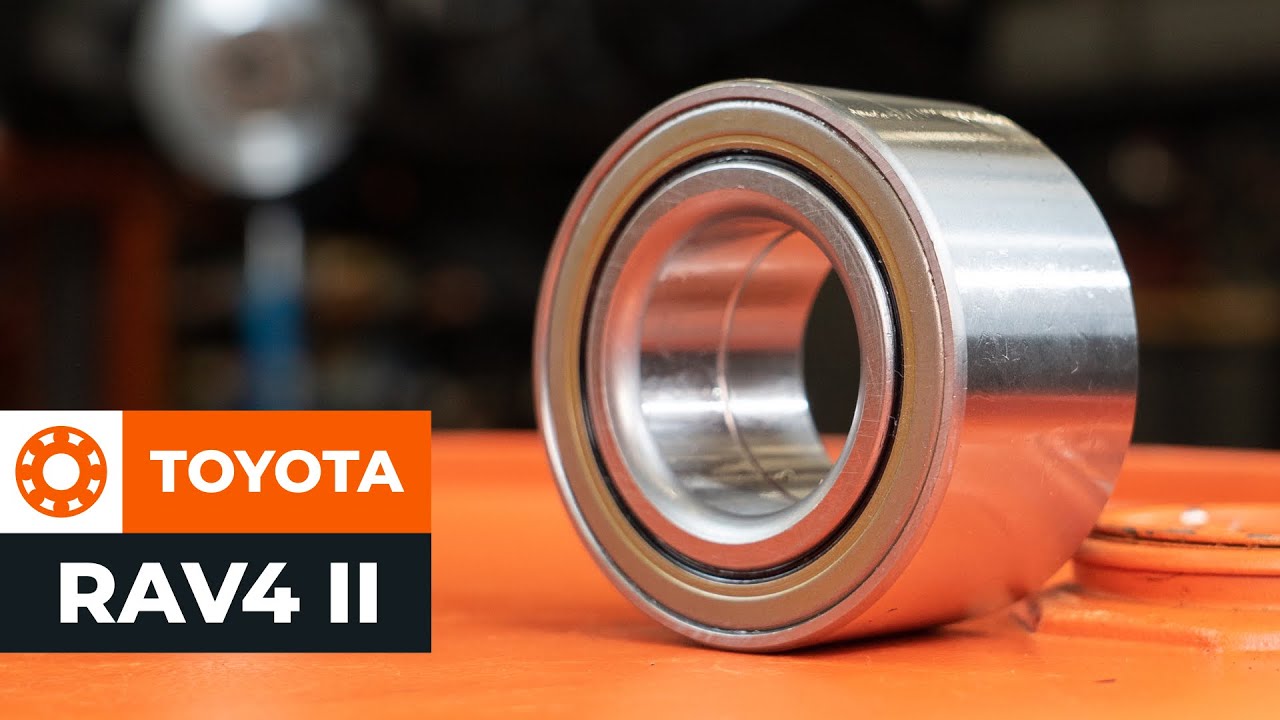

Kā nomainīt priekšas riteņa rumbas gultnis TOYOTA RAV4 II [AUTODOC VIDEOPAMĀCĪBA]

Kā nomainīt: priekšas riteņa rumbas gultņa Toyota RAV4 II - nomaiņas ceļvedis

Visas rezerves daļas, kas jums jānomaina – Riteņa rumbas gultnis RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) un citiem TOYOTA modeļiem

Riteņa rumbas gultņa komplekts

Riteņa rumbas gultnis

        Riteņa rumbas gultņa komplekts TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) Benzīns (125 ZS)

        Riteņa rumbas gultņa komplekts TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) Dīzelis (116 ZS)

        Riteņa rumbas gultņa komplekts TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) Benzīns (152 ZS)

        Riteņa rumbas gultņa komplekts TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) Benzīns (163 ZS)

Maiņa: riteņa rumbas gultņa – Toyota RAV4 II. Nepieciešamo instrumentu saraksts:

                        Stiepļu suka

                        WD-40 aerosols

                        Universāls tīrīšanas aerosols

                        Bremžu sistēmu tīrītājs

                        Keramikas smēre

                        Universāla smērviela

                        Vara smērviela

                        Dinamometriskā atslēga

                        Kombinētā atslēga Nr 19

                        Muciņas uzgalis nr. 10

                        Muciņas uzgalis nr. 17

                        Muciņas uzgalis nr. 19

                        12 kanšu muciņa nr. 30

                        Pneimo muciņa Nr 19

                        Komplekts gultņu iepresēšanai un izpresēšanai

                        Gultņu separators

                        Šarnīru novilcējs

                        Sprūdatslēga

                        Sprostgredzenu knaibles

                        Ūdens sūkņa knaibles

                        plakanais cirtnis

                        Āmurs

                        Lauznis

                        Riteņa fiksētājs

Pirkt instrumentus

AUTODOC iesaka:

Neizmantojiet atkārtoti gultņa iekārtu Jūsu automašīnā Toyota RAV4 II.
Abu riteņu rumbas gultņu nomaiņas darbību kārtība uz vienas ass ir identiska.
Lūdzu, ņemiet vērā: visi darbi ar Toyota RAV4 II automašīnu jāveic ar izslēgtu motoru.

Veiciet nomaiņu šādā secībā:

Solis 1

Atveriet motora pārsegu. Atskrūvējiet bremžu šķidruma izplešanās tvertnes vāku.
Solis 2

Nobloķējiet riteņus ar fiksētājiem.

Solis 3

Atķīlējiet piedziņas vārpstas stiprinājumu. Izmantojiet plakano metālapstrādes cirtni. Izmantojiet āmuru.

Solis 4

Atskrūvējiet piedziņas vārpstas stiprinājumu. Izmantojiet 12 kanšu muciņu Nr.30.
Solis 5

Atskrūvējiet vaļīgāk riteņa stiprinājuma skrūves. Izmantojiet pneimo muciņu Nr.19
Solis 6

Paceliet automašīnu.

Maiņa: riteņa rumbas gultņa – Toyota RAV4 II. AUTODOC iesaka:
Ja izmantojat domkratu, pārliecinieties, ka tas balstās uz līdzenas virsmas bez jebkādiem nelīdzenumiem.Noteikti papildus nostipriniet automašīnu ar drošības atbalstiem.
Solis 7

Atskrūvējiet riteņu skrūves.

AUTODOC iesaka:
Brīdinājums! Lai izvairītos no ievainojumiem, turiet Toyota RAV4 II riteni, skrūvējot vaļā stiprinājuma skrūves.
Solis 8

Noņemiet riteni.
Solis 9

Atskrūvējiet stiprinājumu, kas savieno piedziņas vārpstu ar riteņa rumbu. Izmantojiet 12 kanšu muciņu Nr.30. Izmanojiet atslēgu ar tarkšķi.
Solis 10

Noņemiet stiprinājuma uzgriezni.
Solis 11

Izpletiet bremžu klučus. Izmantojiet montāžas sviru.
Solis 12

Notīriet bremžu suporta kronšteina stiprinājumus. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 13

Atskrūvējiet bremžu suporta kronšteina stiprinājumus. Izmantojiet muciņatslēgu Nr 17. Izmanojiet atslēgu ar tarkšķi.
Solis 14

Izņemiet stiprinājuma skrūves.
Solis 15

Noņemiet bremžu suportu kopā ar skavu.

Maiņa: riteņa rumbas gultņa – Toyota RAV4 II. AUTODOC speciālisti iesaka:
Piestipriniet suportu pie piekares vai virsbūves ar drāti, neatvienojot to no bremžu šļūtenes, lai pasargātu no gaisa iekļūšanas.Pārliecinieties, ka bremžu suports nekarājas un neturas uz bremžu šļutenes.Pēc bremžu suporta izņemšanas neizspiediet bremžu pedāli. Tas var izraisīt virzuļa izkrišanu no bremžu cilindra, un var rasties bremžu šķidruma noplūde un sistēmas dehermetizācija.
Solis 16

Noņemiet bremžu disku.
Solis 17

Notīriet ABS elektrības vadu kronšteinu. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 18

Atskrūvējiet ABS devēja elektroinstalācijas vadojuma stiprinājumu. Izmantojiet muciņatslēgu Nr 10. Izmanojiet atslēgu ar tarkšķi.
Solis 19

Atvienojiet ABS devēja vadojumu.
Solis 20

Notīriet ABS devēja stiprinājumu. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 21

Atskrūvējiet ABS devēja stiprinājumu. Izmantojiet muciņatslēgu Nr 10. Izmanojiet atslēgu ar tarkšķi.
Solis 22

Atvienojiet ABS devēju. Izmantojiet santehnikas knaibles.
Solis 23

Noņemiet šķelttapu, kura fiksē stiprinājumu, kas savieno stūres šķērsstiepņa uzgali ar grozāmasi. Izmantojiet montāžas sviru.
Solis 24

Notīriet stūres šķērsstiepņa uzgaļa stiprinājumu pie grozāmass. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 25

Atskrūvējiet uzgaļa stiprinājuma uzgriezni pie grozāmass. Izmantojiet muciņatslēgu Nr 17. Izmanojiet atslēgu ar tarkšķi.
Solis 26

Atvienojiet stūres stiepņa uzgali no grozāmass. Izmantojiet lodbalsta novilcēju.
Solis 27

Notīriet lodbalsta stiprinājumus pie piekares sviras. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 28

Atskrūvējiet stiprinājumus, kas savieno lodbalstu ar balstiekārtas sviru. Izmantojiet muciņatslēgu Nr 17. Izmanojiet atslēgu ar tarkšķi.
Solis 29

Atvienojiet lodbalstu no balstiekārtas sviras. Izmantojiet montāžas sviru.
Solis 30

Notīriet amortizatora statnes stiprinājumus pie grozāmass. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 31

Atskrūvējiet stiprinājumus, kas savieno amortizatora statni ar grozāmasi. Izmantojiet kombinēto atslēgu Nr 19. Izmantojiet muciņatslēgu Nr 19. Izmanojiet atslēgu ar tarkšķi.
Solis 32

Izņemiet stiprinājuma skrūves.
Solis 33

Atskrūvējiet piedziņas vārpstu no grozāmass.

Maiņa: riteņa rumbas gultņa – Toyota RAV4 II. AUTODOC ekspertu padomi:
Pārliecinieties, ka piedziņas vārpsta neatrodas atlaistā stāvoklī (kad automašīna ir pacelta).
Solis 34

Atvienojiet grozāmasi no amortizatora statņa.
Solis 35

Noņemiet grozāmasi kopā ar riteņa rumbu.
Solis 36

Notīriet piedziņas vārpstas sinhronā kardānsavienojuma piedziņas rievas. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 37

Apstrādājiet piedziņas vārpstas sinhronā kardānsavienojuma rievas. Izmantojiet vara smērvielu.
Solis 38

Notīriet amortizatora statnes montāžas vietas. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 39

Notīriet stūres šķērsstiepņa uzgaļa stiprinājumu. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 40

Notīriet lodbalsta stiprinājumus. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 41

Noņemiet rumbu no grozāmass. Izmantojiet komplektu gultņu iepresēšanai un izpresēšanai.
Solis 42

Notīriet riteņa rumbas gultņa fiksācijas gredzenu. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 43

Noņemiet riteņa rumbas gultņa sprostgredzenu. Izmantojiet sprostgredzenu knaibles.
Solis 44

Demontējiet iekšējo gultņa skreju, kas paliek uz rumbas. Izmantojiet komplektu gultņu iepresēšanai un izpresēšanai. Izmantojiet gultņu separatoru.
Solis 45

Izpresējiet riteņa rumbas gultni. Izmantojiet komplektu gultņu iepresēšanai un izpresēšanai.
Solis 46

Notīriet rumbas gultņa montāžas vietas. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 47

Iespiediet jauno gultni grozāmasī. Izmantojiet komplektu gultņu iepresēšanai un izpresēšanai.

Maiņa: riteņa rumbas gultņa – Toyota RAV4 II. Profesionāļi iesaka:
Pārbaudiet, vai riteņa rumbas gultnis ir pareizi novietots. Izvairieties no tā nobīdēm.Pārstājiet veikt spiedienu uz gultņa virsmu, tiklīdz tas ir uzstādīts tā montāžas sēžā.
Solis 48

Uzstādiet riteņa rumbas gultņa sprostgredzenu. Izmantojiet sprostgredzenu knaibles.
Solis 49

Notīriet rumbas gultņa montāžas vietas. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.
Solis 50

Uzstādiet riteņa rumbu uz grozāmass. Izmantojiet komplektu gultņu iepresēšanai un izpresēšanai.

AUTODOC iesaka:
Pārliecinieties, ka riteņa rumba ir pareizi novietota. Izvairieties no jebkādas sašķiebes.
Solis 51

Uzstādiet grozāmasi montāžā ar riteņa rumbu.
Solis 52

Nostipriniet amortizatora statni uz grozāmass.
Solis 53

Uzstādiet stiprinājuma skavas.
Solis 54

Uzstādiet grozāmasi uz piedziņas vārpstas.
Solis 55

Piestipriniet lodbalstu pie sviras.
Solis 56

Pievelciet stiprinājumus, kas savieno lodbalstu ar balstiekārtas sviru. Izmantojiet muciņatslēgu Nr 17. Izmanojiet atslēgu ar tarkšķi.
Solis 57

Pieskrūvējiet stiprinājumus, kas savieno amortizatora statni ar grozāmasi. Izmantojiet kombinēto atslēgu Nr 19. Izmantojiet muciņatslēgu Nr 19. Izmanojiet atslēgu ar tarkšķi.
Solis 58

Pievienojiet stūres šķērsstiepņa uzgali pie grozāmass.
Solis 59

Uzskrūvējiet stiprinājuma uzgriezni, kas savieno stūres šķērsstiepņa uzgali ar grozāmasi. Izmantojiet muciņatslēgu Nr 17. Izmanojiet atslēgu ar tarkšķi.
Solis 60

Uzstādiet stiprinājuma uzgriezni.
Solis 61

Pieskrūvējiet sinhronā kardānsavienojuma ass stiprinājumu. Izmantojiet 12 kanšu muciņu Nr.30. Izmanojiet atslēgu ar tarkšķi.
Solis 62

Notīriet riteņa rumbu. Izmantojiet metāla birsti. Izmantojiet universālu aerosolu.
Solis 63

Apstrādājiet kontaktvirsmu. Izmantojiet keramikas smēri.
Solis 64

Uzstādiet bremžu disku.
Solis 65

Notīriet bremžu suporta skavas montāžas sēžu. Izmantojiet metāla birsti. Izmantojiet WD-40 aerosolu.

Solis 66

Uzstādiet bremžu suportu kopā ar tā skavu.
Solis 67

Uzstādiet stiprinājuma skavas.
Solis 68

Pieskrūvējiet bremžu suporta kronšteina stiprinājumus. Izmantojiet muciņatslēgu Nr 17. Izmanojiet atslēgu ar tarkšķi.
Solis 69

Pievelciet stūres stiepņa uzgaļa stiprinājuma uzgriezni pie grozāmass. Izmantojiet muciņatslēgu Nr 17. Izmantojiet dinamometrisko atslēgu. Griezes moments 49 Nm.
Solis 70

Uzstādiet šķelttapu, kura fiksē stiprinājumu, kas savieno lodbalstu ar grozāmasi. Izmantojiet montāžas sviru.
Solis 71

Pievienojiet ABS devēja vadojumu.
Solis 72

Pievelciet ABS devēja elektroinstalācijas vadojuma stiprinājumu. Izmantojiet muciņatslēgu Nr 10. Izmantojiet dinamometrisko atslēgu. Griezes moments 8 Nm.
Solis 73

Apstrādājiet ABS devēja stiprinājuma virsmu. Izmantojiet universālo smērvielu.
Solis 74

Pievienojiet ABS devēju.
Solis 75

Pievelciet stiprinājumu, kas savieno ABS sensoru ar grozāmo statni. Izmantojiet muciņatslēgu Nr 10. Izmantojiet dinamometrisko atslēgu. Griezes moments 8 Nm.
Solis 76

Pievelciet stiprinājumus, kas savieno lodbalstu ar balstiekārtas sviru. Izmantojiet muciņatslēgu Nr 17. Izmantojiet dinamometrisko atslēgu. Griezes moments 75 Nm.
Solis 77

Pievelciet bremžu suporta kronšteina stiprinājumus. Izmantojiet muciņatslēgu Nr 17. Izmantojiet dinamometrisko atslēgu. Griezes moments 106 Nm.
Solis 78

Pievelciet amortizatora statnes apakšējos stiprinājumus pie grozāmass. Izmantojiet kombinēto atslēgu Nr 19. Izmantojiet muciņatslēgu Nr 19. Izmantojiet dinamometrisko atslēgu. Griezes moments 143 Nm.
Solis 79

Apstrādājiet amortizatora statnes stiprinājumus. Izmantojiet vara smērvielu.

Solis 80

Apstrādājiet stūres stiepņa uzgaļa stiprinājumu pie grozāmass. Izmantojiet vara smērvielu.

Solis 81

Apstrādājiet lodbalsta stiprinājumus. Izmantojiet vara smērvielu.

Solis 82

Pievelciet piedziņas ass stiprinājumu. Izmantojiet 12 kanšu muciņu Nr.30. Izmantojiet dinamometrisko atslēgu. Griezes moments 216 Nm.
Solis 83

Ieķīlējiet piedziņas vārpstas stiprinājumu. Izmantojiet plakano metālapstrādes cirtni. Izmantojiet āmuru.
Solis 84

Notīriet riteņa diska montāžas vietu. Izmantojiet metāla birsti.
Solis 85

Apstrādājiet virsmu, kur bremžu disks saskaras ar riteņa disku. Izmantojiet keramikas smēri.
Solis 86

Notīriet bremžu diska virsmu. Izmantojiet bremžu sistēmas tīrītāju.

AUTODOC iesaka:
Maiņa: riteņa rumbas gultņa – Toyota RAV4 II. Pēc aerosola uzklāšanas pagaidiet dažas minūtes.
Solis 87

Uzlieciet riepu.

AUTODOC iesaka:
Brīdinājums! Lai izvairītos no ievainojumiem, turiet Toyota RAV4 II riteni, skrūvējot atpakaļ riteņa skrūves.
Solis 88

Aizskruvējiet riteņa stiprinājumu skrūves. Izmantojiet pneimo muciņu Nr.19
Solis 89

Nolaidiet auto un pievelciet skrūves krusteniskā veidā. Izmantojiet pneimo muciņu Nr.19 Izmantojiet dinamometrisko atslēgu. Griezes moments 103 Nm.
Solis 90

Noņemiet fiksētājus un domkratus.

Maiņa: riteņa rumbas gultņa – Toyota RAV4 II. AUTODOC ekspertu padomi:
Nedarbinot dzinēju, piespiediet bremžu pedāli vairākas reizes, līdz jūtat būtisku pretestību.Pārbaudiet bremžu šķidruma līmeni kompensācijas trauciņā un pēc nepieciešamības papildiniet to.
Solis 91

Atskrūvējiet bremžu šķidruma izplešanās tvertnes vāku. Aizveriet dzinēja pārsegu.
